本書ではFREDIAへ出力する際の，出力方向の設定・注意点についてご案内致します．

もくじ
  A.アプリケーションソフトのドキュメント設定
 B.SDP-RIPの設定
 C.SDP-RIPのローム画面
 D.ご注意点

A.アプリケーションソフトのドキュメント設定

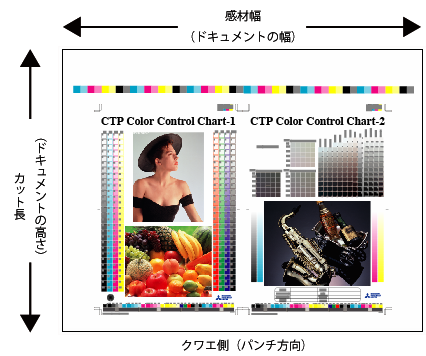

FREDIAでは刷版サイズと等しい（もしくは刷版サイズ以下の）データが出力可能です．
フロントエンドのアプリケーションソフトでは，ドキュメントサイズを刷版サイズ相当とされることを推奨します．また，FREDIAでは刷版の端面が絵柄の描画原点となっています．

目次へ戻る

B.SDP-RIPの設定

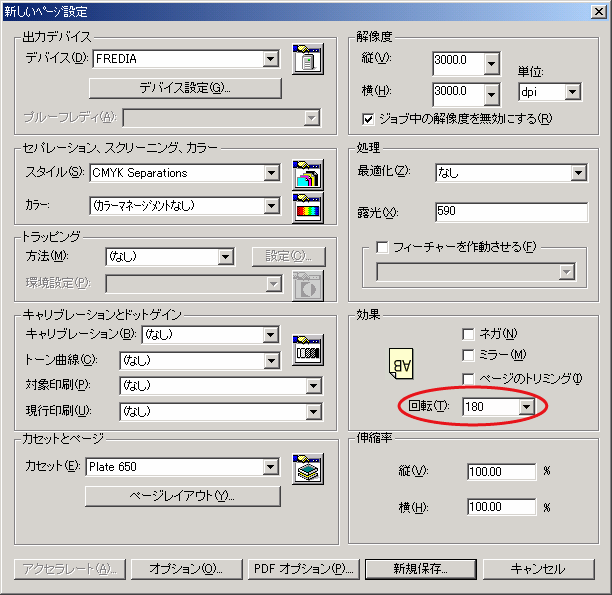

1）ページ設定＞効果欄の「回転」項目は180度とします．

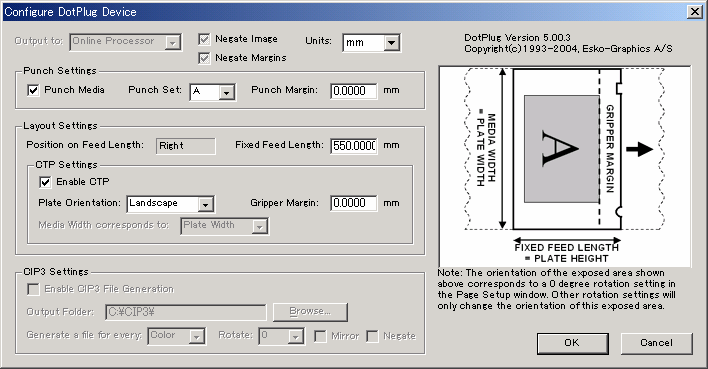

2）「デバイス設定」画面はSDP-RIP FREDIA Plug-Inマニュアルに準じます．

目次へ戻る

C.SDP-RIPのローム画面

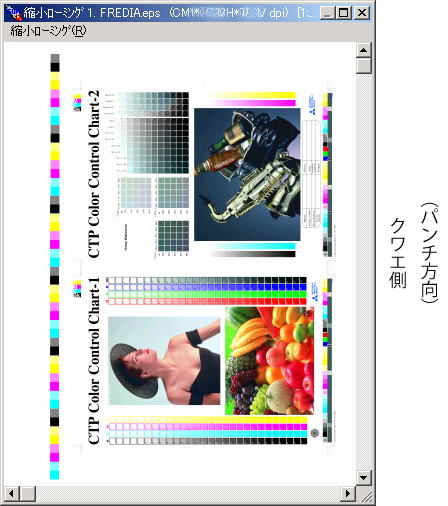

SDP-RIPのローム画面表示では右辺がクワエ側（パンチ側）となります．

目次へ戻る

D.ご注意点
SDP-RIP FREDIA Plug-Inでは，感材サイズに対してデータサイズが大きすぎる場合，刷版出力時に出力コントローラーモニター上で「Unkown Error」や「原因不明のエラー」と表示されます．

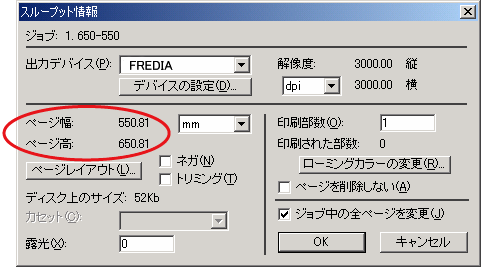

このような場合，出力コントローラーモニター画面でエラーの発生するデータの名前をダブルクリックして「スループット情報」画面を表示して下さい．ページの幅と高さの値をご確認いただき，そのいずれか（もしくは両方）が出力機にセットされている刷版サイズを超えている場合は，ドキュメント設定を1㎜程度小さくして再出力して下さい．

以上，よろしくお願い致します．
